貼片鋼網,貼片鋼網制作工藝,貼片鋼網保養維護

貼片鋼網分類

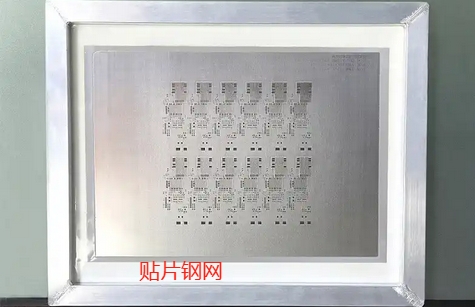

鋼網分普通和階梯鋼網，普通鋼網就是根據pcb焊盤進行激光開孔即可，階梯鋼網在設計時需要應對pcb上不同元件的高度，通過局部增厚或減薄來滿足不同元件的上錫量需求

貼片鋼網的用途

鋼網是配套錫膏印刷機進行使用，不同的pcba產品有不同的鋼網制作需求，鋼網是pcba生產必不可少的配件，貼片鋼網通過其精密的孔洞設計，確保錫膏僅沉積在需要焊接的位置，避免焊膏溢出或缺失，從而保障焊接質量和良品率?，鋼網就是pcb焊盤的模具，pcb上有需要印刷錫膏的位置就開孔。

貼片鋼網制作工藝
1）激光切割

使用激光設備，根據Gerber文件，對需要開口的地方進行開孔，這種鋼網制作工藝是目前最普遍的，優點是效率快，開口孔壁絲滑

2）化學蝕刻

在鋼網上涂一層防酸膠，在需要開口的地方將膠除去，這種工藝目前使用較少，原因是效率慢，同時開孔精度不高

3）電鑄

此方法是在激光雕刻的基礎上，在開口處電鑄出內壁及開口倒角，開口更加光滑，有利于錫膏下滲，通常價格較高

貼片鋼網的保養和維護

以現在的市場行情，大部分客戶的生產訂單都會在一個時間段內生產完，同款產品也許需要登上一段時間才有新的批次訂單再次加工，那么此款產品對應的鋼網就需要進行保養和維護

1）定期清潔

在平時生產過程中，就需要定期清潔，因為鋼網會受到錫膏等污染，影響工作效率，尤其是鋼網孔壁會殘留錫膏，時間久了就會影響錫膏下滲，造成錫膏厚度、平整度不一，影響焊接品質

2）控制使用次數

鋼網一般的使用次數在10萬次，長時間使用，鋼網的張力就會破壞，會出現不平整，要合理使用

3）定期檢查

檢查鋼網的使用狀態，特別是鋼網是否變形，劃傷等情況

4）合理保存

鋼網存放在干燥地方，避免受潮，潮濕環境鋼網會生銹
