smt貼片錫膏印刷機工作原理

錫膏印刷是smt貼片重要的工序工藝，截止目前，大部分工廠都已經是采用全自動錫膏印刷機來完成該工序作業，錫膏印刷位于smt生產線的前段工藝，據行業專業人士分析，70%以上的焊接不良都來自于錫膏印刷，因此錫膏印刷后要添置spi檢測設備對其工藝進行檢測。

一、今天跟大家探討下smt錫膏印刷機的工作原理，在展開敘述前，先帶大家了解下錫膏印刷機的組成部分

錫膏印刷機主要由下列部件組成

1）印刷頭

錫膏印刷頭猶如貼片機的貼裝頭一樣重要，錫膏印刷頭由泵、閥、傳動機構和定位系統等組成，負責將錫膏從鋼網中擠壓出來并印刷到電路板上

2）鋼網

鋼網是根據pcba焊盤來定，不同的產品鋼網不一樣，鋼網大部分由不銹鋼制作而成，根據產品的焊盤來開孔，類似于pcb的印刷模具，確保錫膏能夠按照預定的開孔印刷到電路板焊盤

3）刮刀

刮刀是印刷機重要部件，主要用于將鋼網的錫膏均勻涂抹在pcb焊盤，保證印刷的均勻性和穩定性

4）工作臺

工作臺主要是固定pcb，使其在印刷過程中保持穩定

5）控制系統

基板支撐、定位系統、以及計算機控制系統

二、錫膏印刷機的工作原理

1）pcb定位固定

PCB通過自動上板機沿著輸送帶送入全自動錫膏印刷機的機內，基板支撐和定位系統將電路板固定在印刷工作臺，使其避免發生移動

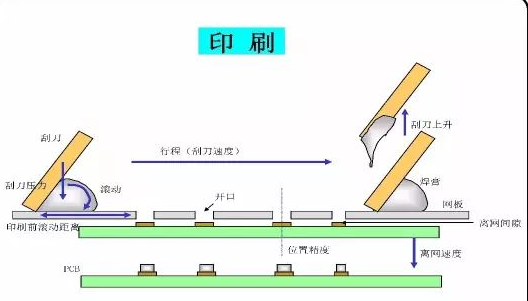

2）刮涂錫膏

錫膏通過分配器輸送到鋼網上，覆蓋整個鋼網的開孔區域，而后刮刀在鋼網上移動，將錫膏均勻涂抹，并且通過鋼網的開孔滲漏到pcb焊盤

3）pcb脫模

錫膏刮涂完畢，Z型架向下移動帶動PCB與鋼網分離

4）印刷完成

pcb脫模后，會自動送PCB到下一工序，根據程序指令，接收下一張要印刷的PCB，下一張PCB進行同樣的過程
